Помилка стисненого повітря: тест швидкого інструменту

У виробника деталей зі склопластику були проблеми зі своїми інструментами. Незважаючи на неодноразові заміни, його інструменти для шліфування та різання просто не працювали добре; їм не вистачало енергії і викликали зниження продуктивності. До постачальника інструменту звернулися, щоб досягти прийнятного рішення. Він, у свою чергу, зв’язався з аудитором стисненого повітря, щоб перевірити, чи можна щось зробити.

Аудитор здійснив швидке проходження та виявив деякі очевидні проблеми. Персонал заводу, здавалося, любив висувні котушки шлангів на 50 і 100 футів - тому що вони тримали шланги для інструменту, всі добре згорнуті та підняті на підлогу. Щоб збільшити гнучкість і простоту підключення, вони підключили ці барабани до основної системи трубопроводів за допомогою двох 1/4-дюймових. швидкі муфти, на кожному кінці з'єднувального шланга. Деякі шланги були занадто короткими, тому інша секція шланга була підключена за допомогою 1/4-in. швидкі стяжки. А в кінці шланга була використана ще одна швидка з'єднувальна муфта.

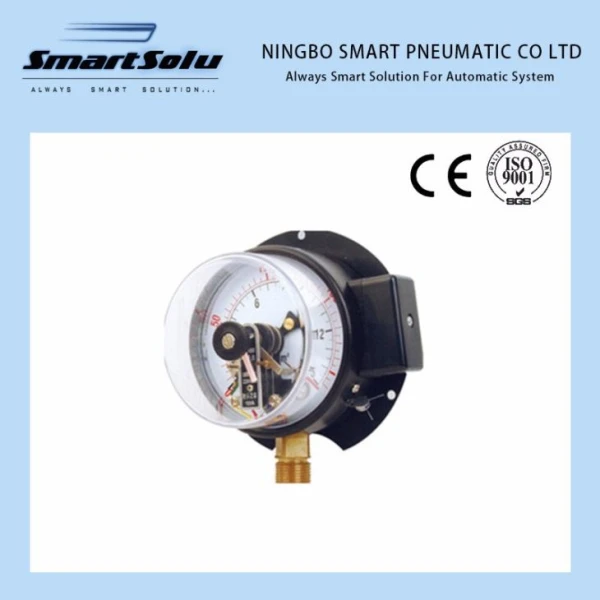

Повітряний ревізор створив просте підключення для випробування - Т з датчиком на ньому, щоб виявити, який тиск насправді отримував інструмент, коли він працював. При відключеному інструменті та без потоку в шлангу тиск становив 118 фунтів на кв. Дюйм. При натисканні на спусковий гачок тиск на інструмент становило 44 фунт / кв. Для адекватної роботи цей інструмент вимагає робочого тиску понад 90 фунтів на кв. Дюйм.

Був проведений експеримент, коли на інструменті було використано лише одне швидке з'єднання з повним потоком, шланг такого ж розміру, але знята котушка шланга. Всі інші з'єднання були замінені різьбовими стандартними фітингами. Цього разу, коли курок інструменту був витягнутий, тиск впав до інструмента на 92 фунт / кв.дюйм, все ще значно падіння тиску на 26 фунт / кв.дюйм, але достатньо для забезпечення належної роботи інструменту. Співробітники настільки сподобалися виставі, що вони відмовилися дозволити аудитору видалити його роз'єми з повним потоком.

Планується оновити шланги різного розміру, що відповідають підключеному інструменту, з цільовим перепадом тиску менше 10 фунтів на кв. Дюйм. Це вдосконалення дозволить знизити тиск у компресорі на 10 фунт / кв.дюйм, заощадивши на потужності компресора повітря (кожне зменшення 2 фунт / кв.дюйм заощаджує 1% енергії) та штучному попиту (кожне зменшення 1 фунт / кв.дюйм зменшує витрату приблизно на 0,9%).

Швидкий тестер із деталей на суму менше 100 доларів може заощадити тисячі доларів.
